Badoni sonoro con MX648R

Schede tecniche

DOC MODELS ha scelto la qualità dei nostri prodotti per la realizzazione di questi modelli LILIPUT in livrea cantiere con decoder sonoro !

Caratteristiche e funzioni:

  • decoder sonoro ZIMO MX648R con suoni campionati by Portigliatti ed appositamente preparato per un'ordinata installazione, senza fili visibili in cabina
  • altoparlante ultraminiaturizzato con cassa acustica appositamente studiata e realizzata da Portigliatti per la miglior resa sonora
  • condensatore tampone integrato, per un corretto funzionamento anche su cuori di scambi non polarizzati, visto il passo corto del modello
  • F0: luci su entrambe le testate
  • F1: accensione motore / accelerazione / decelerazione / freno / spegnimento
  • F2: fischio
  • F3: tasto manovra, velocità ultra-ridotta, annullamento inerzie
  • F4: rumore gancio e relativa gestione del gancio digitale (opzionale, su richiesta)
  • F5: rumore transito su scambi
  • F6: rumore stridio su scambi


I modelli sono in consegna in questi giorni e sono reperibili presso
Modellismo Portigliatti ed i migliori negozi di modellismo.

Per chi volesse sonorizzare anche altre versioni di questo modello, i decoder sono disponibili anche separatamente esclusivamente presso
Modellismo Portigliatti ( Vai all' E-shop )

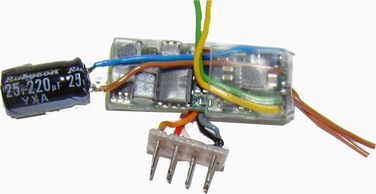

Il decoder SL-75 e' gia' preparato da Modellismo Portigliatti in modo tale da consentirne una rapida installazione del modello.
Al fine di rendere la cabina completamente libera, i cavetti del decoder sono cablati appositamente con la giusta lunghezza sulla relativa spina a 8 poli, e l'altoparlante e' gia' collegato con i relativi fili.
Nonostante il modello Liliput abbia una buona captazione di corrente, il decoder viene comunque fornito con un condensatore "tampone" di 220 ÞF, al fine di prevenire interruzioni di funzionamento su cuori di scambi non polarizzati o in presenza di binari non puliti.

L'altoparlante in dotazione, seppur caratterizzato da dimensioni ridottissime, presenta caratteristiche acustiche di qualità, offrendo un buon volume ed una totale nitidezza dei suoni. La cassa acustica e' stata ottimizzata, per ottenere la migliore resa in un volume ridottissimo, per lasciare la cabina completamente libera.

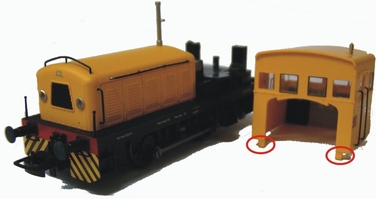

L'apertura del modello e' molto semplice. E' sufficiente fare pressione nei due punti indicati, nella giunzione tra cabina e cofano, e sollevare la cabina stessa.

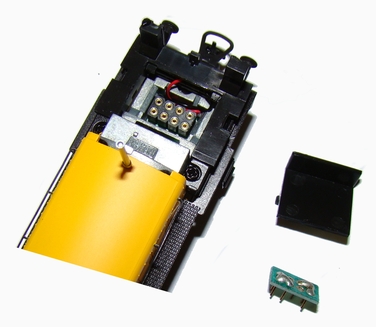

La presa NEM per il decoder è nascosta da una copertura di plastica nera. Fare leva con un piccolo cacciavite per rimuoverla. Rimuovere il cavallotto per il funzionamento analogico dalla presa NEM.

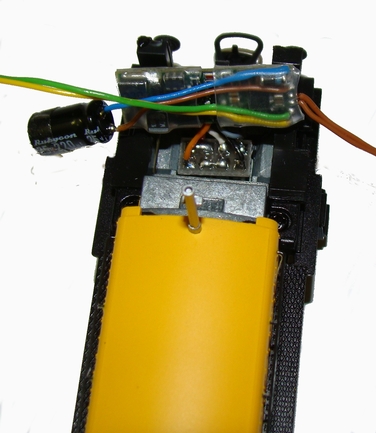

Inserire il decoder nella presa, lasciando il condensatore sulla sinistra e facendo corrispondere il filo arancione della spina con l'angolo in basso a sinistra della presa, come da foto.

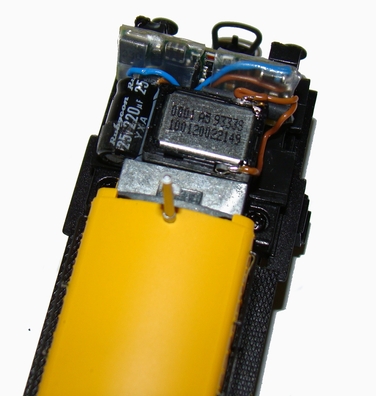

<- Posizionare decoder, condensatore ed altoparlante come da foto a lato.

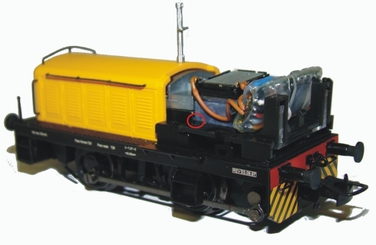

Il decoder sara' semplicemente appoggiato ai due supporti neri che nascondono le fibre ottiche delle luci posteriori. Fissare l'altoparlante al telaio con una goccia di attack sul solo angolo inferiore in basso a destra della cassa armonica, corrispondente all'angolo indicato in rosso nella foto sotto. Il condensatore viene semplicemente incastrato tra telaio e decoder.

Richiudere il modello.

Grandi manovre e cabina libera !
